После создания подключения и сбора ВРУ (вводного распределительного устройства), необходимо обязательно заземлить все нетоковедущие части оборудования. Результатом всех выполненных действий является качественная металлосвязь, которая характеризует цепь между заземлителем и заземляющим устройством.
Если были допущены какой-то брак сборки, появилась коррозия, разрыв или все другие возможные повреждения, металлосвязь будет нарушена, и во время короткого замыкания могут быть катастрофические последствия. Опасность для жизни человека возникает в результате большой разницы потенциалов, которая появляется при нарушенной цепи заземляемого устройства и заземлителя. Для аппаратуры такая неисправность также будет иметь разрушительные последствия.
Зачем производят замеры?
Объектами внимания измеряющих становятся защитные проводники зануления или заземления, а также системы уравнивания потенциалов. Замеры металлосвязи преследуют следующие цели:
- определение целостности защитных проводников на определенном участке. Этот участок характеризуется двумя точками — он идет от определенного объекта, который заземляется, и собственно, до самого заземлителя.
- замеряется также сопротивление участка защитной цепи;
- замер напряжения на корпусе электроприборов или оборудования, находящихся в работе.
Перед основными измерениями ответственными специалистами производится осмотр заземляющих устройств в пределах видимости. Если видимых повреждений не было найдено, то производиться замер сопротивления заземляющего проводника. Предел сопротивления составляет 0,05 Ом. Все, что выше, считается дефектом.
Визуальный осмотр позволяет определить наличие всех необходимых соединений. Соединения же сварочные проверяются несколько по-другому — ударами молотка в область соединения, и, если тест пройден, то производятся необходимые измерения.
У каждой профессии, особенно инженерной, есть свой свод правил, по которым необходимо работать. У электриков есть четко регламентированная последовательность действия, в соответствии с которыми и производятся электроизмерения. Правила Устройства Электроустановок четко регламентируют, что проводники системы защиты и уравнивания потенциалов должны надежно соединяться, что выполнялось условие непрерывности цепи. Кроме того, места соединения всех проводников следует располагать так, чтобы всегда был беспрепятственный доступ для проведения визуального осмотра и необходимых электроиспытаний. Если же соединение залито специально смолой, или компаундом (особенность смолы в том, что она прекрасно отвердевает при обычной комнатной температуре), тщательно герметизированы, то условие не выполняется, и это не считается нарушением, а исключением из правил. Смола или эластомерный материал, используемый для запечатывания соединения, используется для защиты от взрывов.

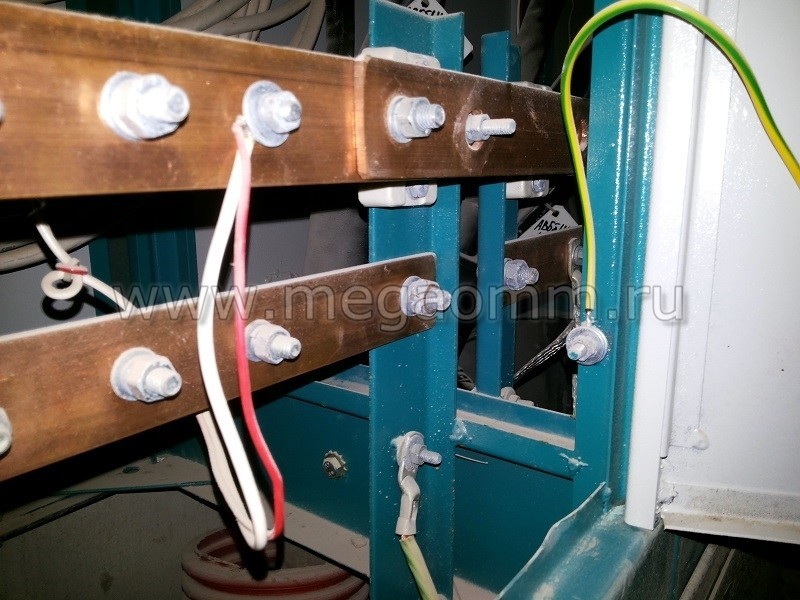

Проводники защитного заземления, зануления или уравнивания потенциалов присоединяются к заземлителю с помощью сварочного или болтового способа. Если электроустановки могут подвергаться вибрации или же постоянно переноситься, то его присоединяют гибким соединением.
Замер металлосвязи — очень ответственное мероприятие, которое требует от электрика специальной подготовки и допуска. Именно поэтому стоит доверять такое дело только профессионалам, которые уже долгое время работают на рынке оказания услуг по подключению электроснабжения и его проверке. Обычно при каждой подобной фирме имеется сертифицированная электролаборатория, которая имеет свидетельство о допуске к подобным работам, выдаваемое Ростехнадзором.
