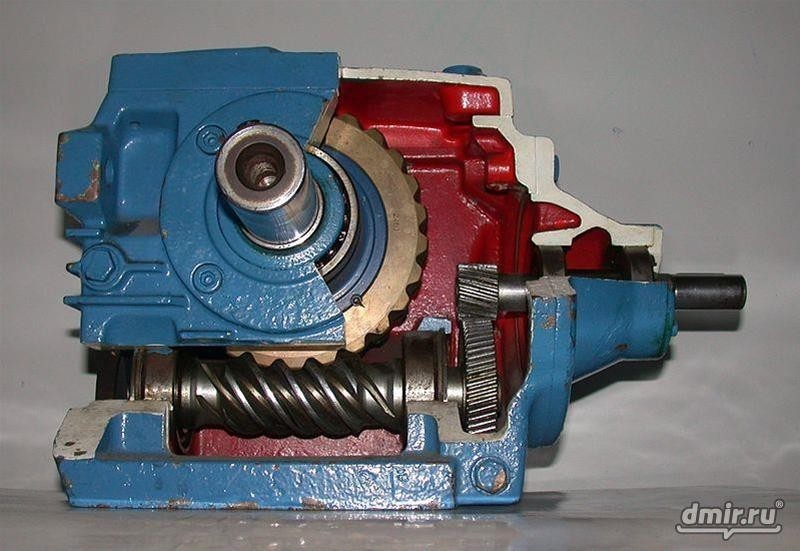

Одним из самых распространенных вариантов редукторов является редуктор червячный. Данный червяк относится к такому виду винта, где есть нарезанная резьба трапециевидной формы. Колесо имеет специальный тип профиля зубьев. Во время его вращения производится перемещение резьбы вдоль оси, а в иное направление его направляют зубья. Размер редуктора определяет расстоянием межосевым.
Преимущества
Скрещиваются выходные в входные валы, что обеспечивает лучшую компоновку привода в машине. Места занимается значительно меньше, если провести сравнение с цилиндрическими редукторами.
В червячной паре передаточное колесо способно достигать параметра 1:100, а в определенных случаях и больших размеров. Получается, что при использовании передачи, можно получить намного больший потенциал по повышению крутящего момента и по снижению вращающейся частоты в сравнении с иными вариантами передач. Здесь применяется одна ступень. Это касается только передаваемой мощности и передаточного числа. К обратной стороне данного достоинства относится понижение у червячной передачи параметров КПД, когда происходит увеличение передаточного числа.
Особенности зацепления влияют на пониженный уровень шума при передачах. Поэтому червячные редукторы можно применять в тех машинах, для которых важно требование к бесшумной работе привода. Есть шумы, которые осуществляют механизмы при движении и двигатели.
Передача имеет плавный ход. В данном червячном редукторе имеется зацепление с определенными особенностями в работе. Из-за чего обеспечивается большая плавность хода, если их сравнивать с цилиндрическими.
Начинает затормаживаться ведомый вал, а повернуть его невозможно, если отсутствует вращательный ведущий вал. Данное свойство проявляется, если передаточное число составляет от 35 и выше. Наблюдается полное самоторможение в случае, когда винтовая линия имеет подъемный угол равный или меньший 3.5⁰.
Существуют изделия, где выходной вал полый. Такой вид редукторов применяют на валах исполнительных механизмах, но без использования соединительной муфты или дополнительной механической передачи.
Применение
Червячные редукторы отличаются чрезвычайно широким спектром использования:
- Конвейер.
- Металлообрабатывающий станок.
- Транспортер.
- Привод ворот.
- Подъемник.
- Мешалка.
- Насос.
- Фрезерные работы.
Если необходимо осуществить бюджетное решение для уменьшения параметров частоты приводного вращения, а также провести увеличение крутящего момента в тех условиях, где невысокая периодичность включения и повышенные ударные нагрузки, то достаточно поставить червячный редуктор.
Если в работе не нужно самоторможение, а передаточное число более 25, то можно использовать редукторы цилиндро-червячного типа. Они будут иметь более высокий КПД из-за того, что на червячной ступени будет снижаться передаточное отношение. Рабочий ресурс заметно увеличивается. Можно экономить затраты на электроэнергию .
При расположении механизмов в приводе под ударными нагрузками червячные редукторы не стоит устанавливать. Если осуществляется долговременная работа с ударами, то данный редуктор просто перегреется, а ресурс резко снизится.
Базовой схемой является установка оси червяка внизу, а колесной оси – вверху. Иные ориентации возможны в пространстве. Если возникает несоответствие, то из используемого редуктора начнет вытекать масло, а работа червяка будет продолжаться всухую.
