Назначение фильтров ФЖУ

Любая нефтехимия нуждается в очистке от механических примесей. Так, соляра, бензин, различные масла в процессе эксплуатации и хранения загрязняются металлическими частицами. Использование таких жидкостей без предварительной чистки приведёт к авариям на производстве, выходу из строя дорогостоящей аппаратуры и оборудования.

Для фильтрации неагрессивных ньютоновских жидкостей используется фильтр ФЖУ, он способен очистить даже от самых мелких механических частиц.

Стандартные параметры фильтров ФЖУ

 Рабочие показатели фильтра позволяют ему работать с жидкостями вязкостью до 300 мм²/с. ФЖУ используют в условиях тропиков и крайнего севера (рабочие температуры согласно ГОСТу 15150-69 от -51°С до +53°С. Тонкость очистки фильтрующего элемента стандартизирована и выбирается из ряда значений: 1000 мкм, 500 мкм, 200 мкм, 100 мкм, 50 мм и 5 мкм, хотя разрабатывают аппараты и с другими показателями.

Фильтры нашли широкое применение в трубопроводах объектов химической, нефтеперерабатывающей и нефтехимической промышленности.

По стандартам, рабочее давление жидкости, проходящей через фильтр, может быть от 6,40 до 0,60 Мпа. Фильтрующие системы работают в среднем десятилетие до замены.

Преимущества ФЖУ:

• низкая стоимость из-за простоты изготовления;
• огромная область применения;
• безотказность;
• надёжная работа даже при сильном загрязнении;
• большая прочность корпуса, оптимизированная поверхность фильтрующих элементов.

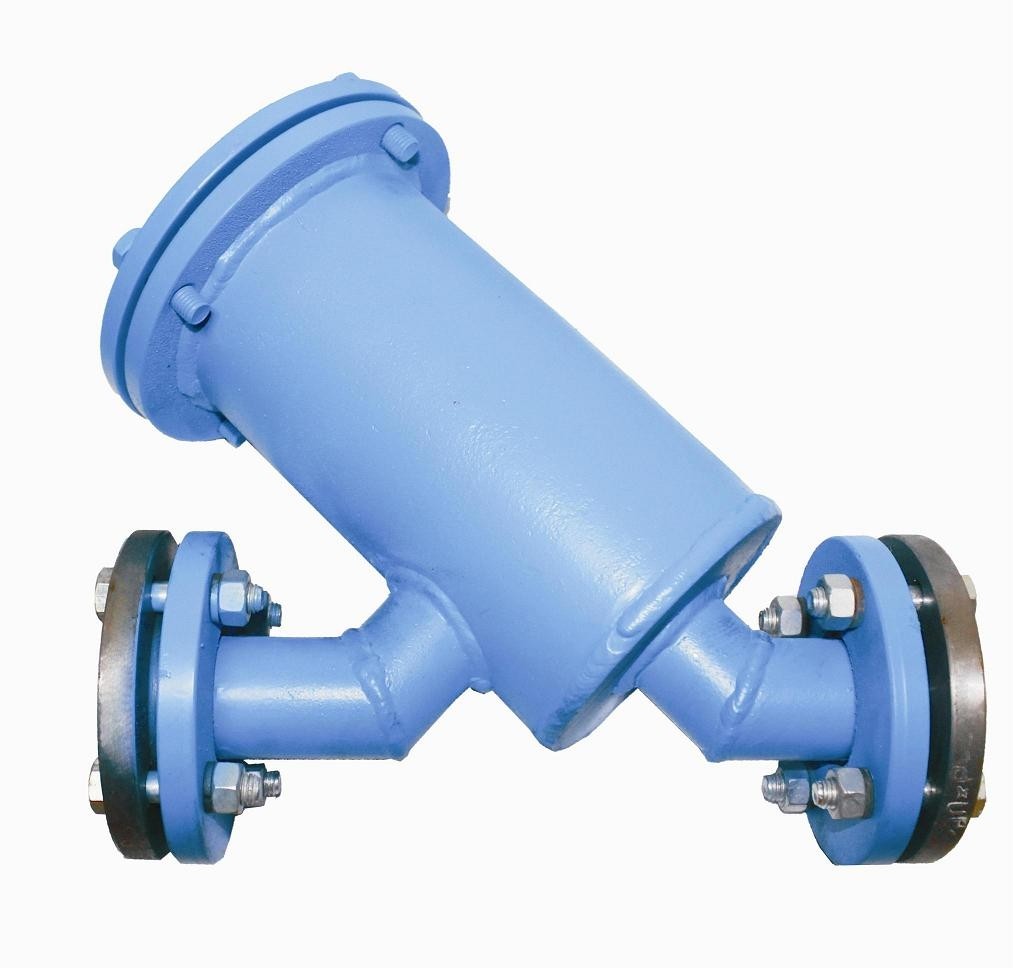

Конструкция ФЖУ

Конструктивно кассета к ФЖУ напоминает собой набор специальных сеток, изготавливаемых из нержавеющей проволоки круглого сечения. Такая кассета из сеток вкладывается в стальной сварной корпус. Он имеет соединительные фланцы, которыми подключается к трубопроводу и крепления к металлоконструкциям, в некоторых вариантах его размещают на железобетонном основании. Для повышения надёжности разъёмных соединений применяются уплотнительные прокладки. По ГОСТ фильтр должен быть обязательно разборным и позволять техникам производить сборочно-разборочные работы на месте эксплуатации в рамках технических обследований и плановых ремонтных работ. Так достигается наибольшая эффективность при очистке и обслуживании фильтра, сокращается время простоя линии.

Требования к установке фильтров ФЖУ

Следует помнить, что фильтр всегда устанавливается только по ходу очищаемой жидкости в трубопроводе. Благодаря простоте конструкции фильтры не нуждаются в проведении сложных технических работ по обслуживанию и эксплуатации.

Эта простота обусловлена простотой и надёжностью конструкции фильтрующего агрегата. Разборка и удаление всех осадков занимает у обученной команды несколько минут. Поэтому фильтры такого типа применяются как на стационарных очистных станциях, так и на передвижных установках.

Для определения рабочего давления на фильтре имеется отверстие для манометра, однако часто оно не используется и закрывается пробкой (зависит от конкретного участка трубопровода).

Важно помнить, что ФЖУ всегда ставятся перед счётчиками, это существенно повышает производительность, точность показаний и надёжность последних.

Маркировка фильтров ФЖУ

Согласно ГОСТ все фильтрующие агрегаты на трубопроводах нефтепромышленности имеют свою уникальную маркировку, которая показывает максимальное давление жидкости и диаметр прохода. Разобраться в ней не сложно на примере фильтра ФЖУ-25-1,6. Его маркировка означает: фильтр ФЖУ с проходным диаметром 25 мм и максимально допустимым давлением жидкости в 1,6 Мпа.
